Clasificación y tipos de Rodamientos

Listado de productos y Rodamientos click aqui



Clasificación cinemática

Desde el punto de vista cinemático, pueden clasificarse los Rodamientos en tres categorías:

  • 1. Rodamientos para cargas radiales. Pueden soportar preferentemente cargas dirigidas en la dirección perpendicular al eje de rotación. Rodamientos radiales. Rodamientos axiales
  • 2. Rodamientos para cargas axiales. Pueden soportar cargas que actúen únicamente en la dirección del eje de rotación. A su vez pueden ser: Rodamientos de simple efecto, que pueden recibir cargas axiales en un sentido, y Rodamientos de doble efecto, que pueden recibir cargas axiales en ambos sentidos.
  • 3. Rodamientos para cargas mixtas. Pueden soportar esfuerzos radiales, axiales o ambos combinados.

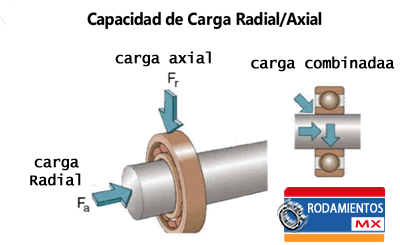

  • Rodamientos cargas radiales, axiales
Clasificación Rodamientos rodantes

Según el tipo de elementos rodantes utilizados:

  • 1. Rodamientos de bolas. Son adecuados para altas velocidades, alta precisión, bajo par torsional, baja vibración. BOLA ESFÉRICA
  • 2. Rodamientos de rodillos. Los rodillos pueden ser de diferentes formas: cilíndricos, cónicos, forma de tonel (la generatriz es un arco de circunferencia) y de agujas (cilindros de gran longitud y pequeno diámetro). Se caracterizan por tener una gran capacidad de carga, asegurando una vida y resistencia a la fatiga prolongadas. CILINDRICO CONICO FORMA DE TONEL FORMA DE AGUJA Otros aspectos relativos a la clasificación de los Rodamientos pueden ser: número de hileras, de elementos rodantes (una o varias); desmontable o no-desmontable, según que los anillos puedan ser desmontados o no; disponibilidad de orificio de engrase, etc.
  • Rodamientos de bolas
Aplicaciones de los Rodamientos

Según el tipo de elementos rodantes utilizados:

  • Generadores para aviones Equipos de biotecnología Ejes de mecanizado y de amoladoras a alta velocidad Laminadoras a alta velocidad Instrumentos de precisión Bombas y compresores
  • Bombas Cajas de engranajes Ferrocarriles Maquinaria agrícola Maquinaria general Motores eléctricos Energía eólica Maquinaria pesada y para construcción
  • Industria petroquímica, industria alimentaria, suministro de agua o industria química.
  • Rodamientos especiales – Si su aplicación requiere tamaños, carga o regímenes de velocidad especiales, podemos proporcionarle soluciones personalizadas rápidas,
  • Rodamientos cargas radiales, axiales
Tipos de Rodamientos

Según el series:

  • Serie extrapequeña de Rodamientos Los Rodamientos extrapequeños están disponibles en la serie métrica 30, la 33, la serie en pulgadas s y la serie con bridas. Estos Rodamientos pueden soportar cargas combinadas, axiales y radiales proporcionales a la capacidad de los pequeños ejes para los que están diseñados.
  • Extraligera 9300 y 9100 Estos Rodamientos son ideales para aquellas aplicaciones en las que los diámetros del alojamiento están restringidos y es recomendable mantener diámetros de eje de un tamaño relativamente grande.
  • Serie ligera 200 Los Rodamientos de la serie 200 tienen una sección de mayor tamaño que los de las series extraligeras 9300 y 9100. Asimismo, se caracterizan por un equilibrio del tamaño entre el diámetro interior, el diámetro exterior y el ancho.
  • Serie media 300 Los Rodamientos de bolas radiales de la serie 300 tienen un diseño similar al de la serie 200, aunque cuentan con secciones transversales considerablemente más pesadas. Los Rodamientos rígidos de bolas son el tipo de Rodamientos más utilizado. Consecuentemente, SKF los suministra en varios diseños, formatos, series y tamaños.
  • Serie XLS y extragrande 100 Estos Rodamientos cuentan con diámetros de gran tamaño y una sección transversal compacta. Los Rodamientos con medidas en pulgadas de la serie máxima capacidad, con ranuras de llenado y con agujero escariado.
  • Rodamientos para grada de disco con retén de pliegue triple Los Rodamientos con retenes de pliegue triple están diseñados para ser utilizados en condiciones de contaminación grave como, por ejemplo, en Rodamientos para grada de disco .
  • Los Rodamientos con retén Los Rodamientos con retén en R están diseñados para una variedad de aplicaciones de maquinaria en las que se requiere contacto entre los retenes de arista única
  • tipos Rodamientos
Rodamientos radiales
  • Rodamientos Y
  • Rodamientos de rodillos cilíndricos
  • Rodamientos de bolas de contacto angular
  • Rodamientos de bolas a rótula
  • Rodamientos completamente llenos de rodillos cilíndricos, sin jaula
  • Rodamientos de agujas
  • Rodamientos de rodillos cónicos
  • Rodamientos de rodillos a rótula
Tipos de Rodamientos
  • Rodamientos axiales de bolas
  • Rodamientos axiales de bolas de contacto angular
  • Rodamientos axiales de rodillos cilíndricos
  • Rodamientos axiales de agujas
  • Rodamientos axiales de rodillos cónicos
  • Rodamientos axiales de rodillos a rótula
